“如今的倒裝芯片就像是穿著傳統旗袍少女，我們不應該給它穿上厚厚的軍大衣。”在LEDforum 2016中國國際LED市場趨勢高峰論壇上，德高化成總經理譚曉華說。”

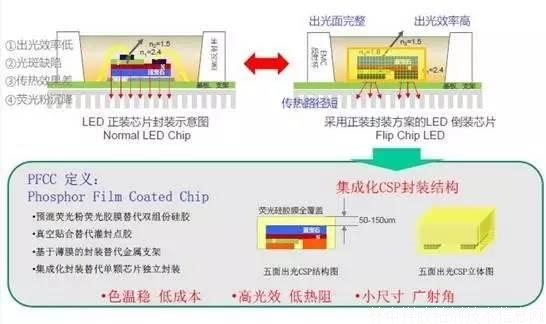

　　譚曉華表示，相較于正裝芯片，倒裝芯片的先天優勢十分明顯，但如果倒裝芯片繼續沿用原來正裝芯片的封裝方式，是無法發揮它的最大效能的。

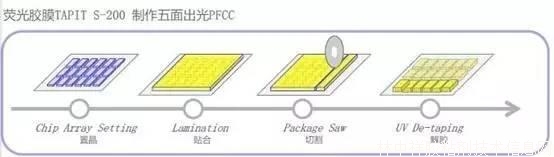

　　為了跟上倒裝芯片的潮流，德高化成開發了相應的熒光膠膜及CSP封裝的方法，推出了熒光硅膠膜TAPIT®低成本集成化封裝五面出光CSP PFCC，只需要在倒裝芯片的周圍帖一層薄薄有機的熒光粉就能完成封裝。

　　PFCC是指Phosphor Flip Coated Chip，即采用一種半固化符合熒光粉的有機硅膠膜穿透芯片，形成五面發光結構。而德高化成的熒光硅膠膜TAPIT采用是B-Stage膠，而不是普通的膠水。

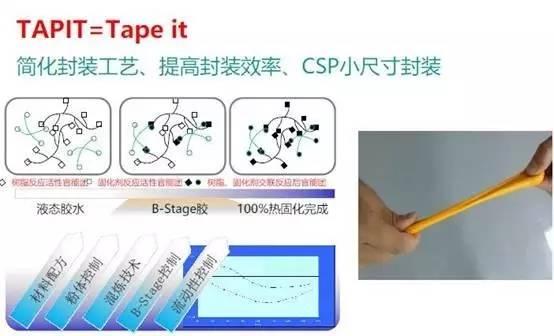

　　對此，譚曉華表示，之所以采用B-Stage材料處理CSP封裝，是因為大粒徑熒光粉不沉降，熒光粉分散均勻，提升對芯片的粘結力，釋放器件界面應力。而普通膠水在模擬時，發現上部熒光粉很少，大部分熒光粉沉降到了底部。

　　譚曉華還表示，該封裝的原理就是因為B-Stage膠可以無限拉長，到了60度的時候開始有流動性，因此這項封裝工藝就是利用了它在60-80°左右恢復流動性以及提升黏性的時候，完成對倒裝芯片的封裝。

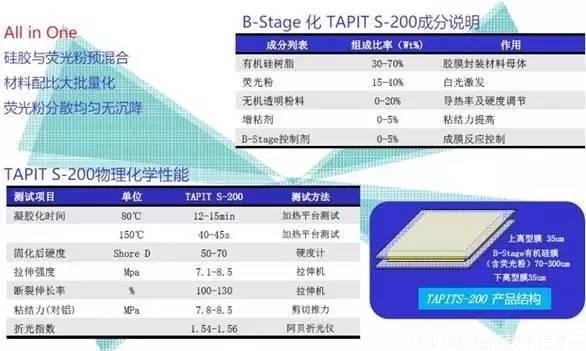

　　目前德高化成推出來的最新產品型號是TAPIT S-200，該產品的厚度可根據不同芯片需求調整，可以控制在100微米到300微米左右。

　　洛克菲勒說過，我們追求完美，但是人類事情沒有一件絕對完美，只有接近完美，產品也是一樣。在我們追求完美時，總會遇到一些問題。

　　譚曉華表示，熒光硅膠膜在封裝中也會遇到很多核心問題，尤其是背光方面的結構設計上。對于色域的提高很重要，德高化成也一直在跟合作伙伴進行研究，對產品進行不斷優化。

　　譚曉華表示，如今CSP封裝過程結合熒光膠膜還有幾大問題。

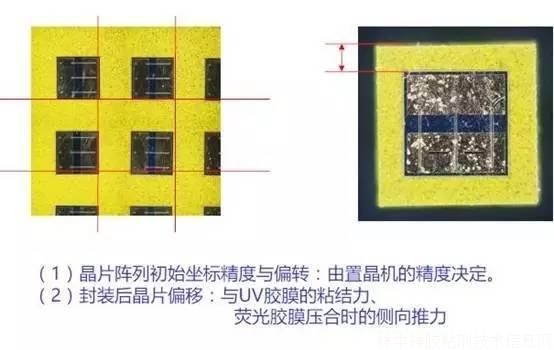

　　首先是置晶的精度，也就是坐標位移偏轉，這跟置晶機精度有關。由于在貼膜的過程中會受到來自熒光膠流動的推動力，因此可能會把芯片推到旁邊的位置。但通過各種工藝的調校與控制，基本上可以控制偏轉的問題。

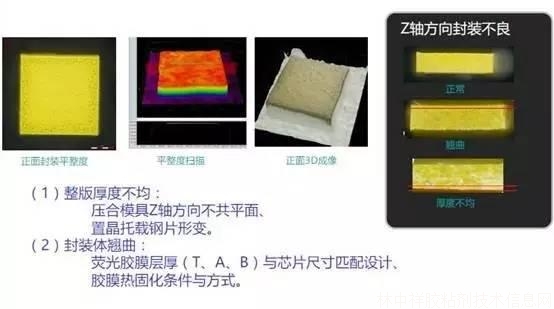

　　其次是垂直方面會發生一些不良。包括芯片固化以后發生的翹曲，電極方向漏光等等，這主要與置晶時候采用的供面性有關系。

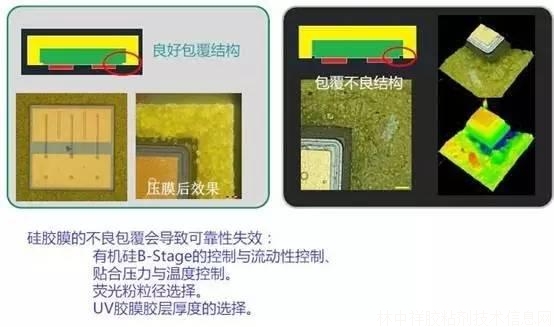

　　再次，還有封裝是否完全包覆的問題。如果封裝不良封裝膠無法蓋到小臺階上面，就會形成一個小溝，良好的封裝，要漫到芯片電極的臺階上。

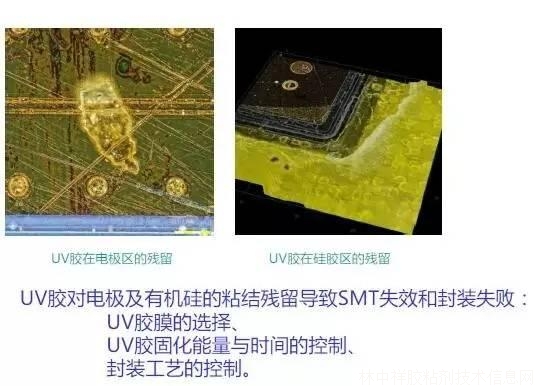

　　最后，置晶時候采用的UV膠膜的質量或者是匹配造成殘留問題。殘留可能會導致芯片直接和熒光膠緊緊的貼合在一起，到后面想把芯片取下來很難。也有可能UV膠留在電極上，造成SMT的失效。
